焊縫質(zhì)量標(biāo)準(zhǔn)
一、保證項(xiàng)目
1、焊接材料應(yīng)符合設(shè)計(jì)要求和有關(guān)標(biāo)準(zhǔn)的規(guī)定，應(yīng)檢查質(zhì)量證明書及烘焙記錄。
2、焊工必須經(jīng)考試合格，檢查焊工相應(yīng)施焊條件的合格證及考核日期。
3、Ⅰ、Ⅱ級(jí)焊縫必須經(jīng)探傷檢驗(yàn)，并應(yīng)符合設(shè)計(jì)要求和施工及驗(yàn)收規(guī)范的規(guī)定，檢查焊縫探傷報(bào)告。
4、焊縫表面Ⅰ、Ⅱ級(jí)焊縫不得有裂紋、焊瘤、燒穿、弧坑等缺陷。Ⅱ級(jí)焊縫不得有表面氣孔、夾渣、弧坑、裂紋、電弧擦傷等缺陷，且Ⅰ級(jí)焊縫不得有咬邊、未焊滿等缺陷。
二、基本項(xiàng)目
1、焊縫外觀：焊縫外形均勻，焊道與焊道、焊道與基本金屬之間過渡平滑，焊渣和飛濺物清除干凈。
2、表面氣孔：Ⅰ、Ⅱ級(jí)焊縫不允許；Ⅲ級(jí)焊縫每50mm長(zhǎng)度焊縫內(nèi)允許直徑≤0.4t；且≤3mm氣孔2個(gè)；氣孔間距≤6倍孔徑。
3、咬邊：Ⅰ級(jí)焊縫不允許。
Ⅱ級(jí)焊縫：咬邊深度≤0.05t，且≤0.5mm，連續(xù)長(zhǎng)度≤100mm，且兩側(cè)咬邊總長(zhǎng)≤10%焊縫長(zhǎng)度。
Ⅲ級(jí)焊縫：咬邊深度≤0.lt，且≤lmm。
注：t為連接處較薄的板厚。
三、成品保護(hù)
1、焊后不準(zhǔn)撞砸接頭，不準(zhǔn)往剛焊完的鋼材上澆水。低溫下應(yīng)采取緩冷措施。
2、不準(zhǔn)隨意在焊縫外母材上引弧。
3、各種構(gòu)件校正好之后方可施焊，并不得隨意移動(dòng)墊鐵和卡具，以防造成構(gòu)件尺寸偏差。隱蔽部位的焊縫必須辦理完隱蔽驗(yàn)收手續(xù)后，方可進(jìn)行下道隱蔽工序。
4、低溫焊接不準(zhǔn)立即清渣，應(yīng)等焊縫降溫后進(jìn)行。
四、 應(yīng)注意的質(zhì)量問題
1、尺寸超出允許偏差：對(duì)焊縫長(zhǎng)寬、寬度、厚度不足，中心線偏移，彎折等偏差，應(yīng)嚴(yán)格控制焊接部位的相對(duì)位置尺寸，合格后方準(zhǔn)焊接，焊接時(shí)精心操作。
2、焊縫裂紋：為防止裂紋產(chǎn)生，應(yīng)選擇適合的焊接工藝參數(shù)和施焊程序，避免用大電流，不要突然熄火，焊縫接頭應(yīng)搭10～15mm，焊接中不允許搬動(dòng)、敲擊焊件。

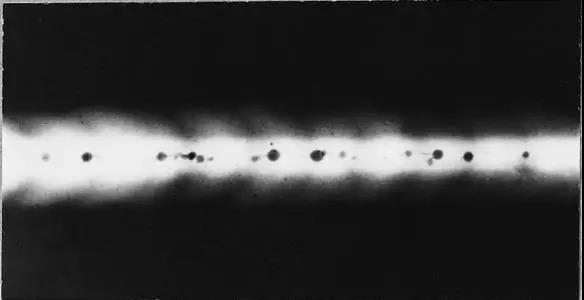

3、表面氣孔：焊條按規(guī)定的溫度和時(shí)間進(jìn)行烘焙，焊接區(qū)域必須清理干凈，焊接過程中選擇適當(dāng)?shù)暮附与娏鳎档秃附铀俣龋谷鄢刂械臍怏w完全逸出。
4、焊縫夾渣：多層施焊應(yīng)層層將焊渣清除干凈，操作中應(yīng)運(yùn)條正確，弧長(zhǎng)適當(dāng)。注意熔渣的流動(dòng)方向，采用堿性焊條時(shí)，上須使熔渣留在熔渣后面。
五、質(zhì)量記錄
焊縫質(zhì)量標(biāo)準(zhǔn)應(yīng)具備以下質(zhì)量記錄：
1、 焊接材料質(zhì)量證明書。
2、 焊工合格證及編號(hào)。
3、焊接工藝試驗(yàn)報(bào)告。
4、 焊接質(zhì)量檢驗(yàn)報(bào)告、探傷報(bào)告。
5、設(shè)計(jì)變更、洽商記錄。
6、隱蔽工程驗(yàn)收記錄。
7、其它技術(shù)文件。
以上關(guān)于焊縫檢測(cè)的焊縫質(zhì)量標(biāo)準(zhǔn)知識(shí)來源于網(wǎng)絡(luò)。創(chuàng)想智控是一家專注于機(jī)器視覺焊接自動(dòng)化的研發(fā)及生產(chǎn)的高新技術(shù)企業(yè)。多年來，創(chuàng)想智控憑借公司強(qiáng)大的核心技術(shù)致力于為用戶提供機(jī)器視覺和智能控制的解決方案；深度服務(wù)于機(jī)械加工、智能監(jiān)控、道路測(cè)控以及軍事等行業(yè)的焊接制造領(lǐng)域。
